Icone dell'albero delle parti
Icone dell'albero delle parti
Per rendere la visualizzazione dell'albero più intuitiva da parte dell'utilizzatore quest'ultimo dispone di svariate icone, ugnuna delle quali fornisce informazioni sullo stato della parte interessata.

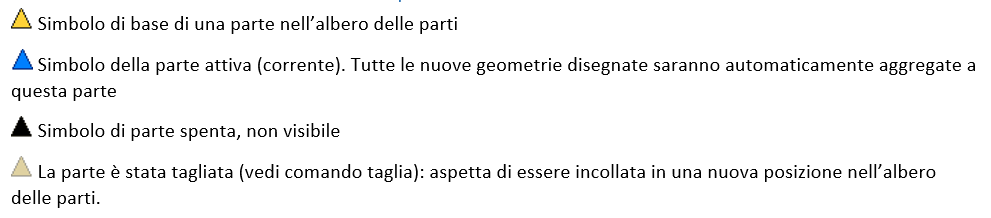

Il set di icone base è composto da queste icone:

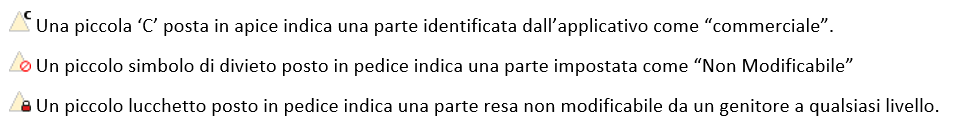

A queste si aggiungo le icone del Qs Mechanical:
Nel caso sia stato installato anche il "Data & Drawings" (PDM sviluppato da Qs Informatica) nel Navigator apparirà la voce "Albero DeD" tramite cui sarà possibile attivare una visualizzazione dedicata dell'albero delle parti.
Data la forma ricorrente delle icone del D&D, dove è il colore a fare da discriminante, nel caso sia attiva questa visualizzazione, la parte corrente viene “evidenziata” rendendo blu solamente il contorno dell’immagine.
Vengono inoltre aggiunte anche le icone sottostanti:

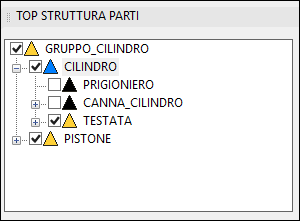

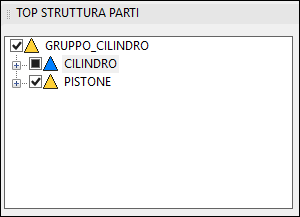

IMPORTANTE: a fianco delle icone di ogni singola parte è presente un checkbox che gestisce l'accensione o lo spegnimento della parte stessa. Nel caso sia presente la spunta la parte è attiva, nel caso invece che non lo sia la parte viene spenta. Nel caso venga selezionata/deselezionata una parte che ha dei figli e il ramo dell'albero sia chiuso l'effetto dell'attivazione/spegnimento si applica non solo sulla parte direttamente interessata ma anche sulle sue sottoparti. Inoltre nel caso di una parte genitore il cui ramo dell'albero è chiuso e le cui sottoparti non sono tutte attive il check di fianco all'icona verrà sostituito da un quadrato nero.
